Montage du AirSTREAM
Prééquipé ou en construction individuelle
Les modèles de châssis les plus courants ou les réalisations customisées vous sont fournis intégralement montés par nos soins. Une autre option vous est désormais proposée et vous permet d'obtenir toutes les traverses en module pour un montage final sur place.
Travail plus simple et flexible en version prééquipée
Le nouveau AirSTREAM propose des possibilités illimitées. Les modules préconfectionnés, sélectionnés vous offrent une grande flexibilité et liberté en matière de conception d'armoires de commande. Le montage est particulièrement simple et se fait en cinq étapes seulement :

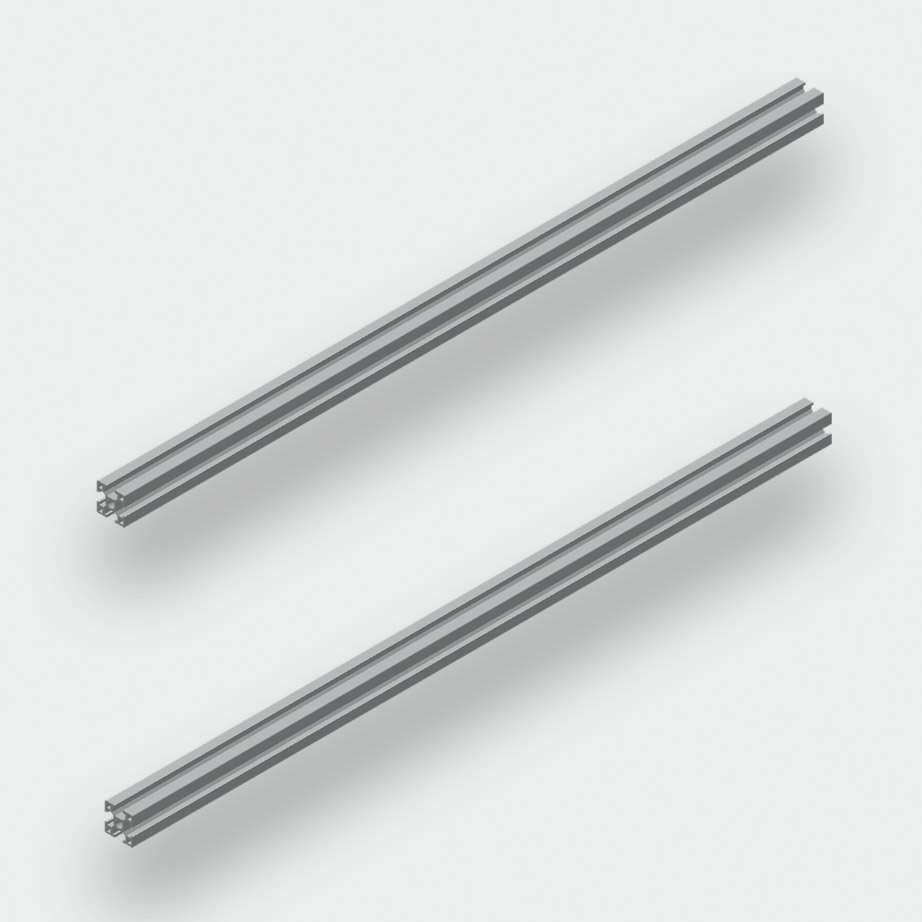

Étape 1 :
Placez les deux profilés VPSym verticaux parallèlement et en angle droit sur le plan de travail. La cote extérieure correspond à la largeur de châssis nécessaire.

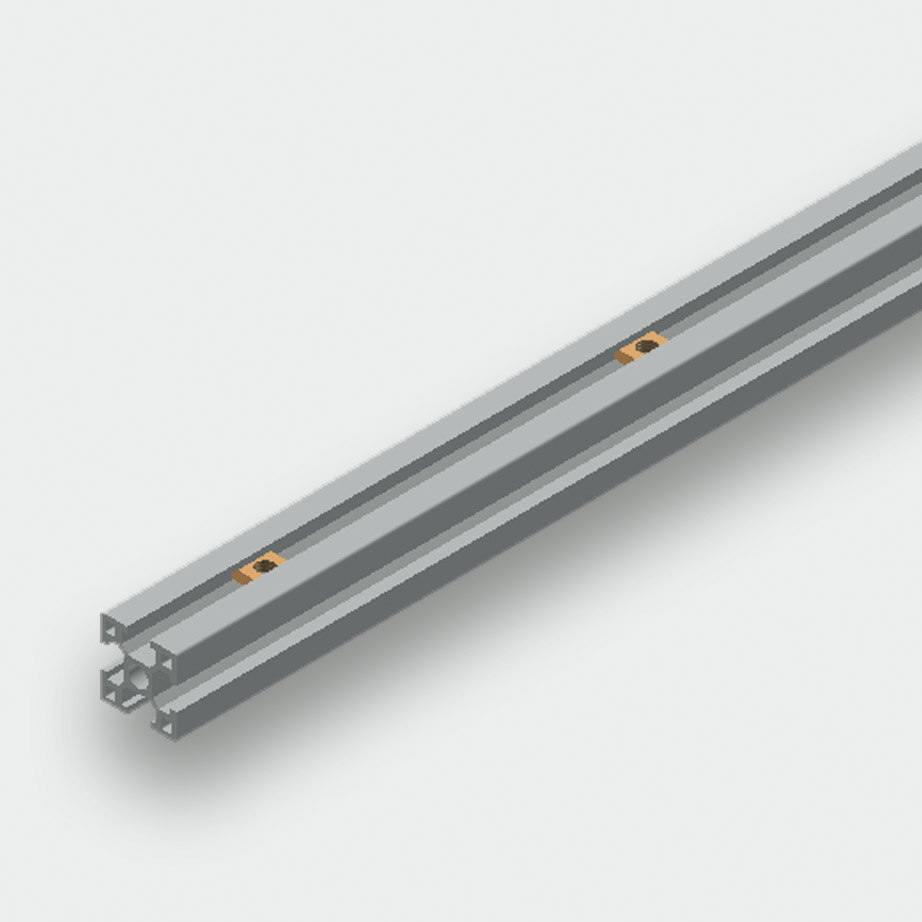

Étape 2 :
Introduisez les écrous coulissants dans les profilés VPSym et déterminez déjà à quels endroits approximatifs les modules seront plus tard montés.

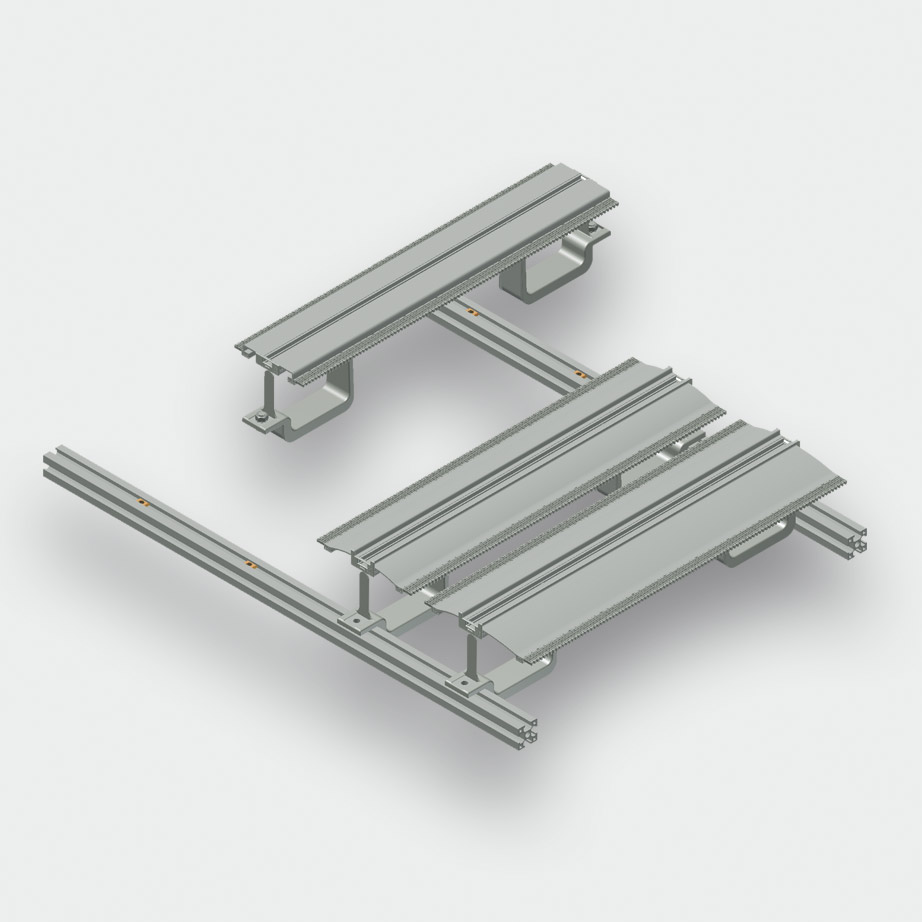

Étape 3 :
Placez tous les modules aux endroits prévus, posez-les sur les écrous coulissants et orientez-les.

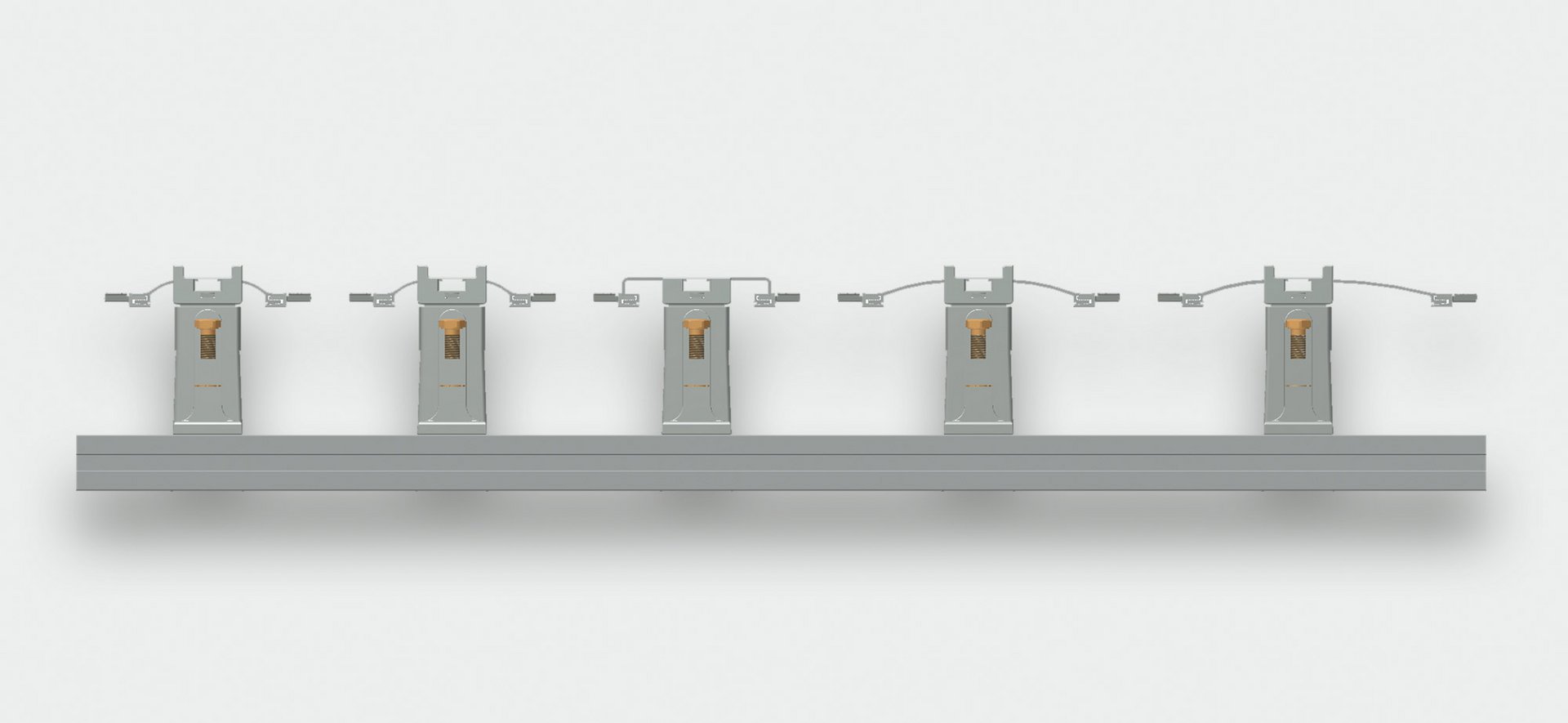

Étape 4 :
Respectez les écartements lors de l'ajustage des modules. Normalement, l'écartement entre les traverses s'élève à 50 mm. Cet écartement s'entend traverse à traverse sans peigne. Respectez également les écartements en haut et en bas sur l'extrémité des châssis.

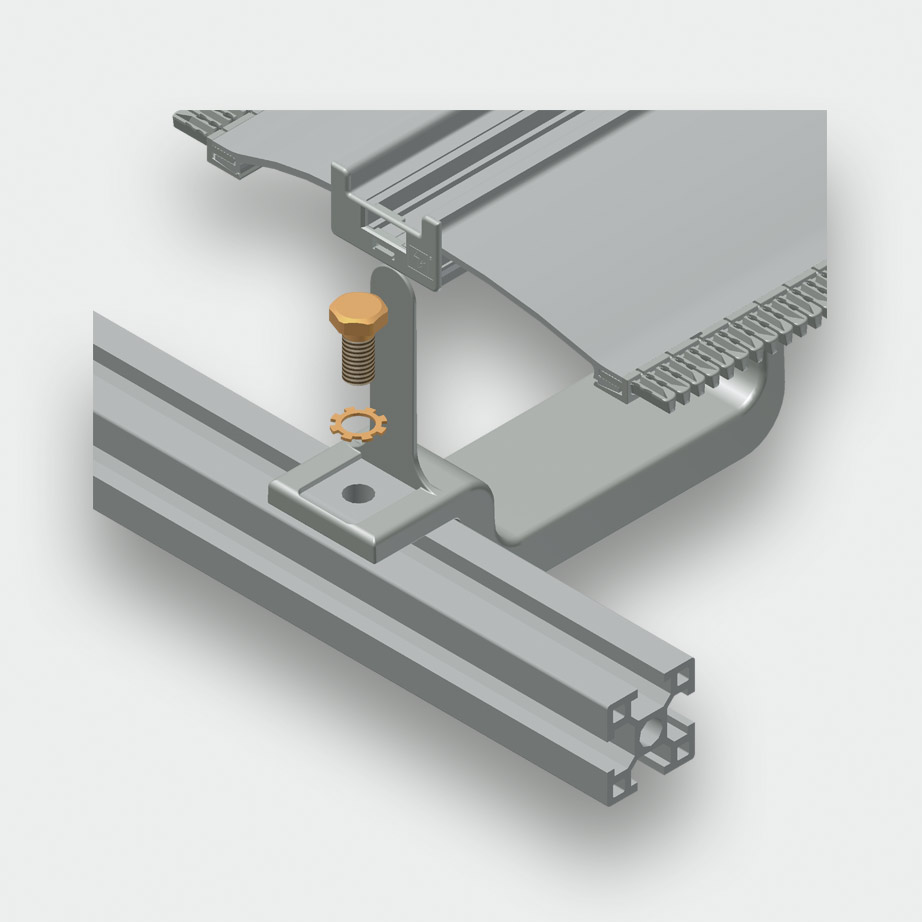

Étape 5 :
Fixez maintenant tous les modules avec des rondelles et des vis. Veillez à ce que les vis soient serrées avec le couple prescrit de 10 Nm.

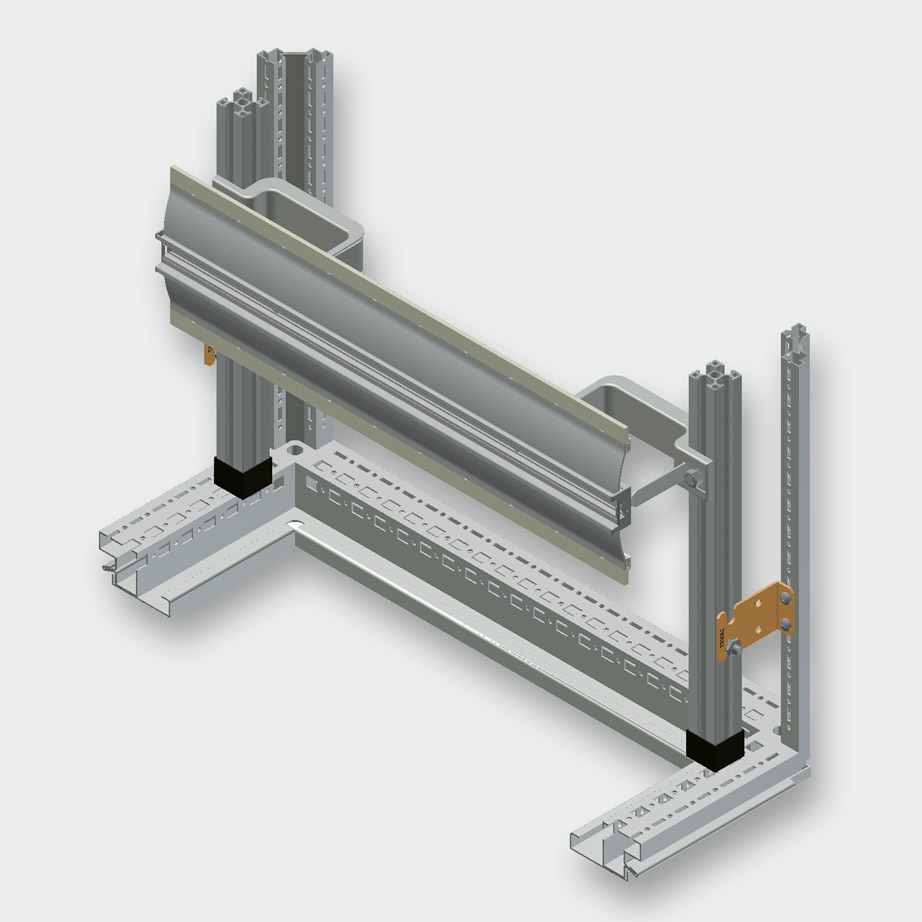

Installation du châssis dans l'armoire de commande avec le AirSTREAM
Le châssis peut maintenant être installé dans l'armoire de commande. À cette fin, LÜTZE propose des kits de fixation faisant partie du programme des accessoires pour tous les types d'armoire de commande courants. Peu importe ici que le châssis soit installé à l'intérieur ou à l'extérieur de l'armoire de commande et câblé ou non.

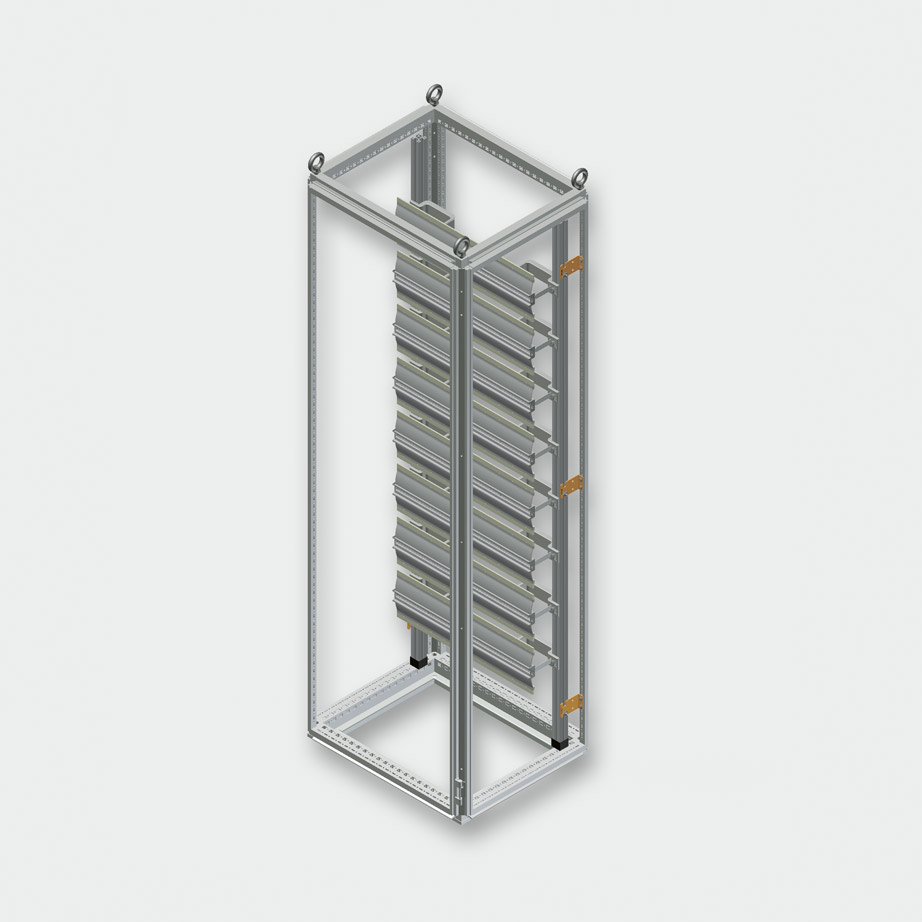

Fixation à 6 points pour un maintien sûr
Normalement, le châssis est fixé en 6 points avec le kit d'accessoires LÜTZE correspondant dans l'armoire de commande.
