Fixation des composants du AirSTREAM

Tous les composants avec le système AirSTREAM de LÜTZE peuvent aussi être montés comme d'habitude sur un rail DIN ou alors être fixés avec des vis. Des perçages ne sont pas nécessaires en raison de la technique de fixation intégrée. Le choix de la position et la fixation de tous les composants en des endroits quelconques sont possibles. AirSTREAM offre une grande flexibilité que ce soit lors du montage ou encore plus tard lors de modifications.

LÜTZE propose les traverses du système de câblage AirSTREAM dans différentes hauteurs. Nous conseillons vivement de choisir des composants de même hauteur ou de plus petite taille que les traverses sur lesquelles ils doivent être montés. Les peignes ne doivent pas être recouverts. Les composants doivent être ordonnés le plus possible selon leur dimension pour optimiser les tailles des traverses, gagner de la place et économiser des coûts sur le plan du matériau.

Fixation sûre des composants DIN

Les composants munis de perçages de fixation peuvent être directement vissés à l'aide d'une vis adaptée et d'un écrou coulissant sur la traverse.

Les composants asymétriques peuvent aussi être très facilement montés sur la traverse HA. Au moment de la planification et du montage du châssis, il doit uniquement être tenu compte de ce que la position du rail symétrique soit installée en haut ou en bas.

Symétrique

Asymétrique

Fixation par vis sur une traverse et sur des modules

Les composants munis de perçages de fixation peuvent être directement vissés à l'aide d'une vis adaptée et d'un écrou coulissant sur la traverse.

En alternative, il est aussi possible d'utiliser la traverse HS LÜTZE. Cette solution convient principalement dans le cas de composants à côté desquels d'autres composants DIN doivent être montés.

Dans le cas de composants possédant plusieurs orifices de fixation, il est recommandé d'opter pour le montage via deux modules de manœuvre. Ces derniers sont fixés par l'intermédiaire d'une vis centrale sur la traverse HS ou MS. Ces traverses de manœuvre forment un rail vertical sur lequel deux ou plusieurs écrous coulissants peuvent être prévus.

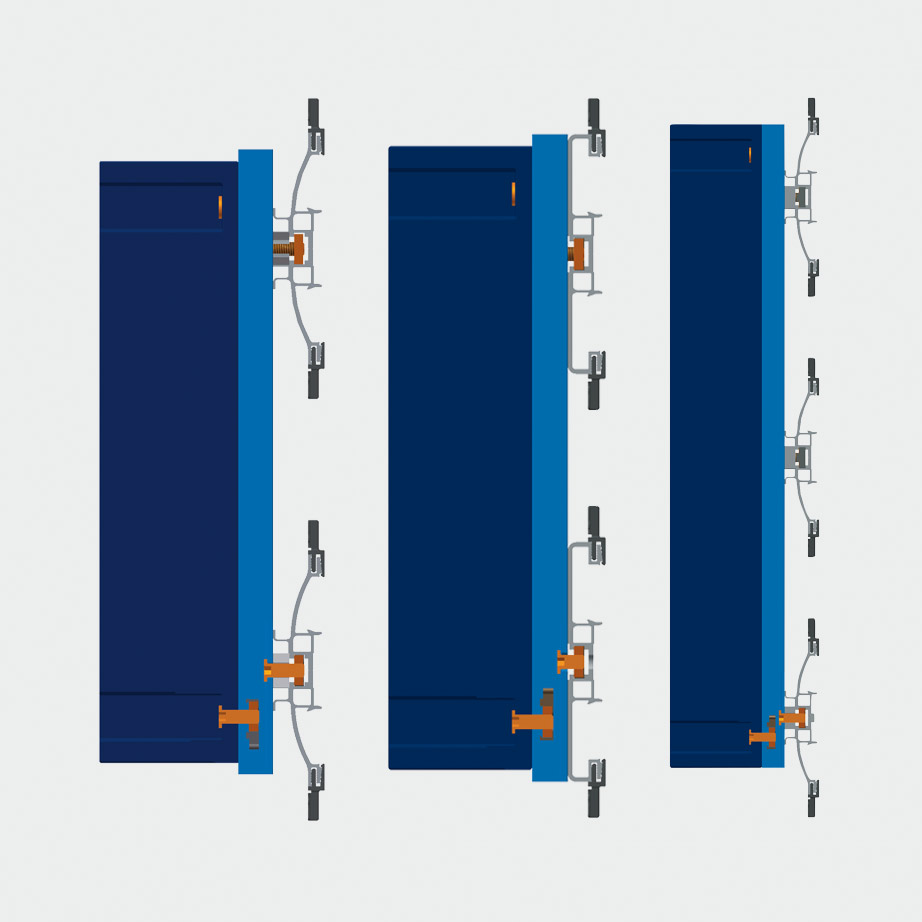

Montage dans le cas de plusieurs orifices de fixation

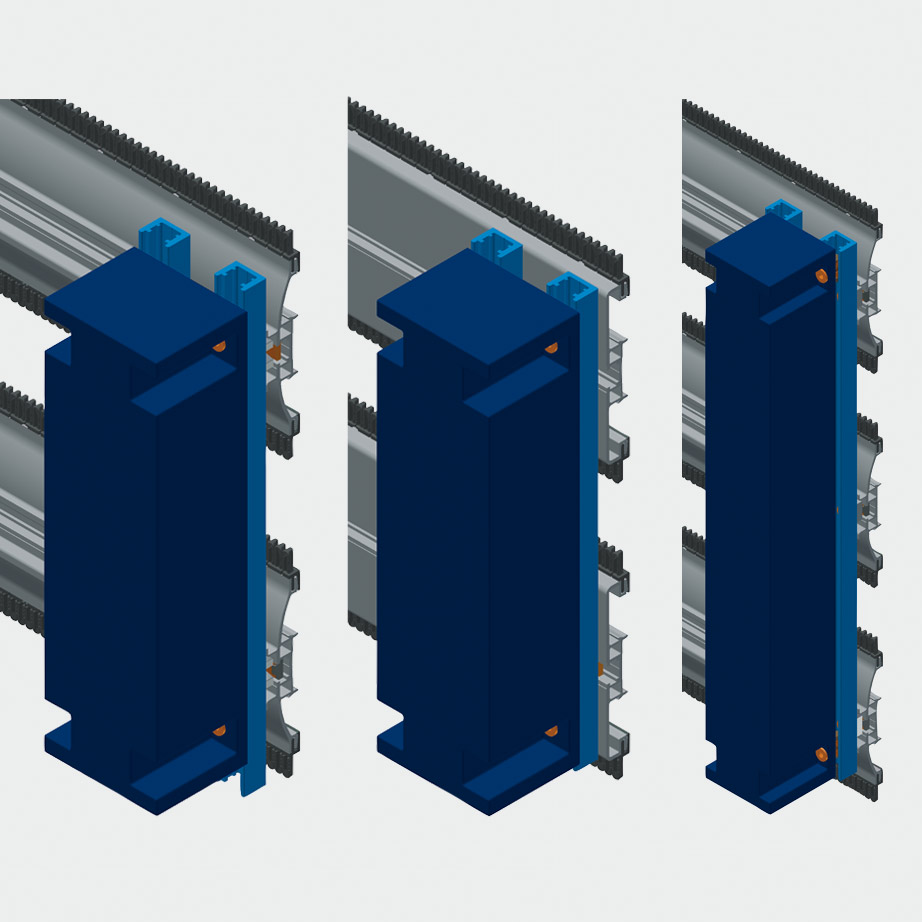

Dans le cas de composants présentant plusieurs orifices de fixation verticaux, les modules à traverses de manœuvre AirSTREAM de LÜTZE peuvent également être fixés avec des traverses. Normalement, une fixation sûre est obtenue sur la traverse supérieure et inférieure.

De plus, la stabilité peut aussi être accrue par la fixation des modules de manœuvre sur les traverses centrales.

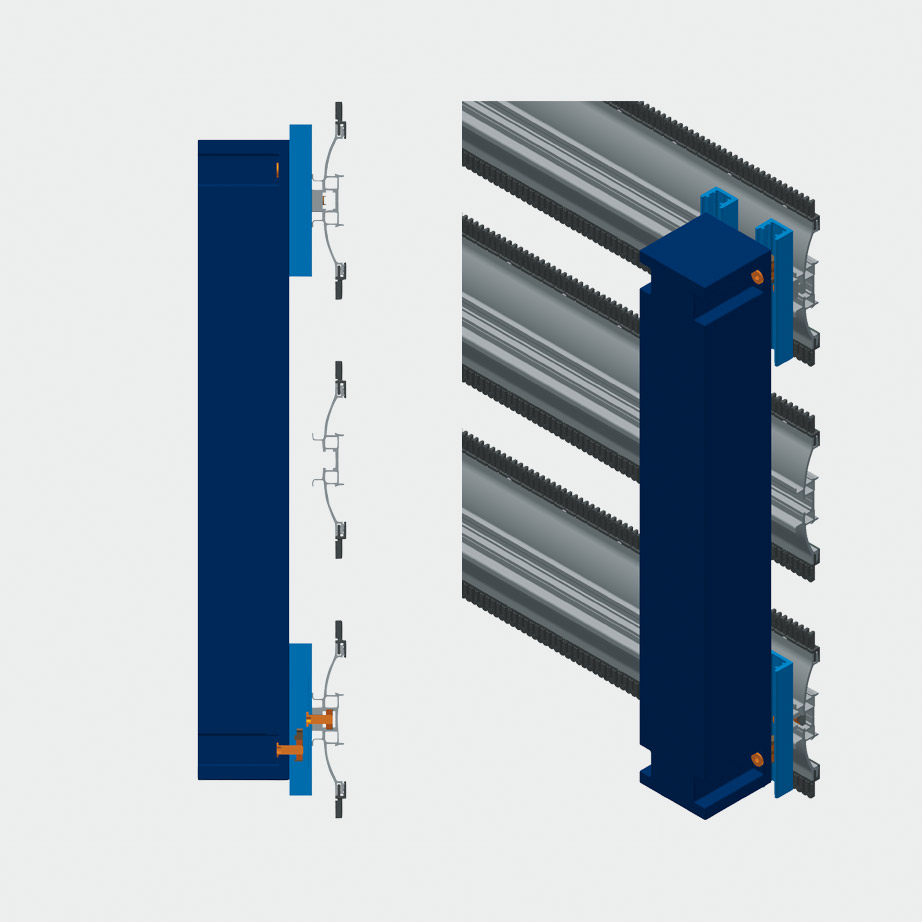

Dans le cas de composants à plusieurs traverses plus légers, nous recommandons d'utiliser des modules de manœuvre de plus petite taille. Ils sont alors directement fixés sur les traverses et offrent une possibilité de manœuvre sur toute la hauteur de la traverse. Les composants peuvent ainsi être placés de manière précise.
