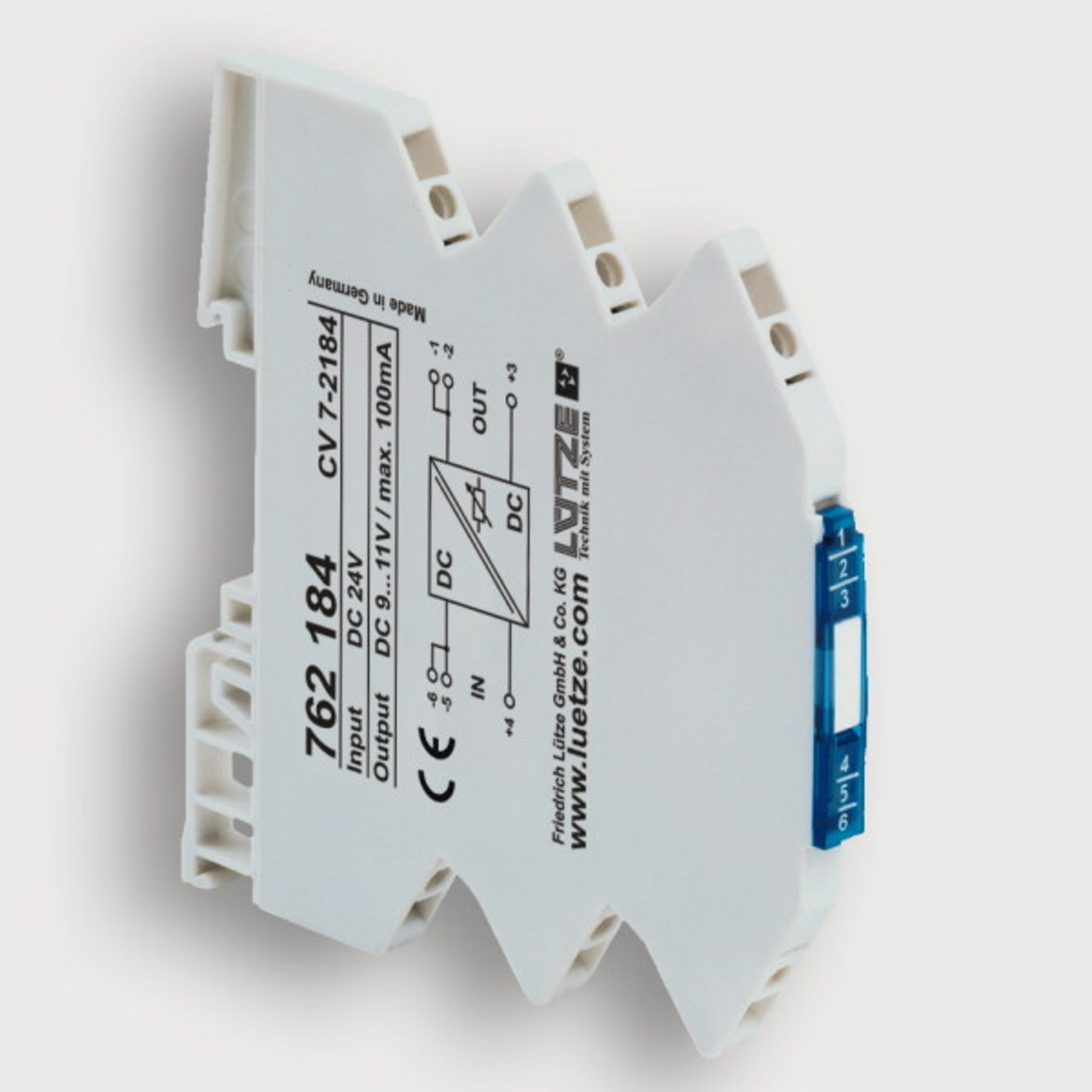

762188 - Convertisseur DC/DC

762188 - Convertisseur DC/DC

Référence
762188
Type
CV 7-2188 DC24V/5/9
UE
1 Piece
Alimentation en tension
Convertisseur DC/DC

Description

Convertisseur DC/DC, monocanal
Entrée: DC 24 V
Sortie : DC 9 V / 5 V

Caractéristiques techniques

Entrée

Tension nominale UN
DC 24 V
Plage de tensions de travail
DC 16,8–30 V
Courant nominal IN
15 mA
Affichage d'état entrée
LED

Sortie

Tension nominale UN
DC 5 V/9 V
Courant nominal IN
0,1 A
courant de court-circuit
<900 mA
Plage de réglage Uout min./Uout max.
±0,5 V / ± 1,0 V à partir du potentiomètre
Régulation de charge
<1 %
Temps d'enclenchement
<10 ms
Ripple et bruit
< 10 mVeff
Fonctionnement parallèle et redondant
non
Réponse aux courts-circuits
Limitation du courant

Données générales

Tension d'isolement entrée / sortie
1,5 kVeff
Tension d'isolation (EN 50178)
50 V
Plage de températures de travail
-25 °C … +60 °C
Plage de températures de stockage
-40°C…85°C
Refroidissement
Refroidissement autonome par air
Matière du boîtier
PA
Montage
  • encliquetable sur profilé chapeau TS35
  • (EN 60715)
Position de montage
au choix
Indice de protection
IP20 (IEC 529, EN 60529)
Catégorie de surtension
I
Degré de pollution
2
Poids
0,04 kg/pièce
Type de raccordement
  • connexion à visser
  • 0,14 mm2 – 1,5 mm2
Dimensions (l×h×p)
6,2×90×92,5 mm
UE
1 Piece
Plan d'encombrement
Schéma de connexion
Accessoires
  • Peigne de pontage 6 A, rouge: 2 pôles: réf. 762802 | 3 pôles: réf. 762805 | 4 pôles: réf. 762812 | 8 pôles: réf. 762822 | 16 pôles: réf. 762832 | UE: 10 unités
  • Peigne de pontage 6 A, blanc: 2 pôles: réf. 762803 | 3 pôles: réf. 762806 | 4 pôles: réf. 762813 | 8 pôles: réf. 762823 | 16 pôles: réf. 762833 | UE: 10 unités
  • Peigne de pontage 6 A, bleu: 2 pôles: réf. 762804 | 3 pôles: réf. 762807 | 4 pôles: réf. 762814 | 8 pôles: réf. 762824 | 16 pôles: réf. 762834 | UE: 10 unités
  • Étiquette de marquage 4×11 mm, blanc: réf. 681313 | BZT-0411 | UE: 100 unités
  • Plaque d’isolation, noir RAL 9005: réf. 760809 | TP 7-0809 MIC/SNR | UE: 100 unités
  • Étiquette laser A4 non estampée, noir RAL 9005: réf. 681031 | LEB A4 PW | UE: 10 unités
