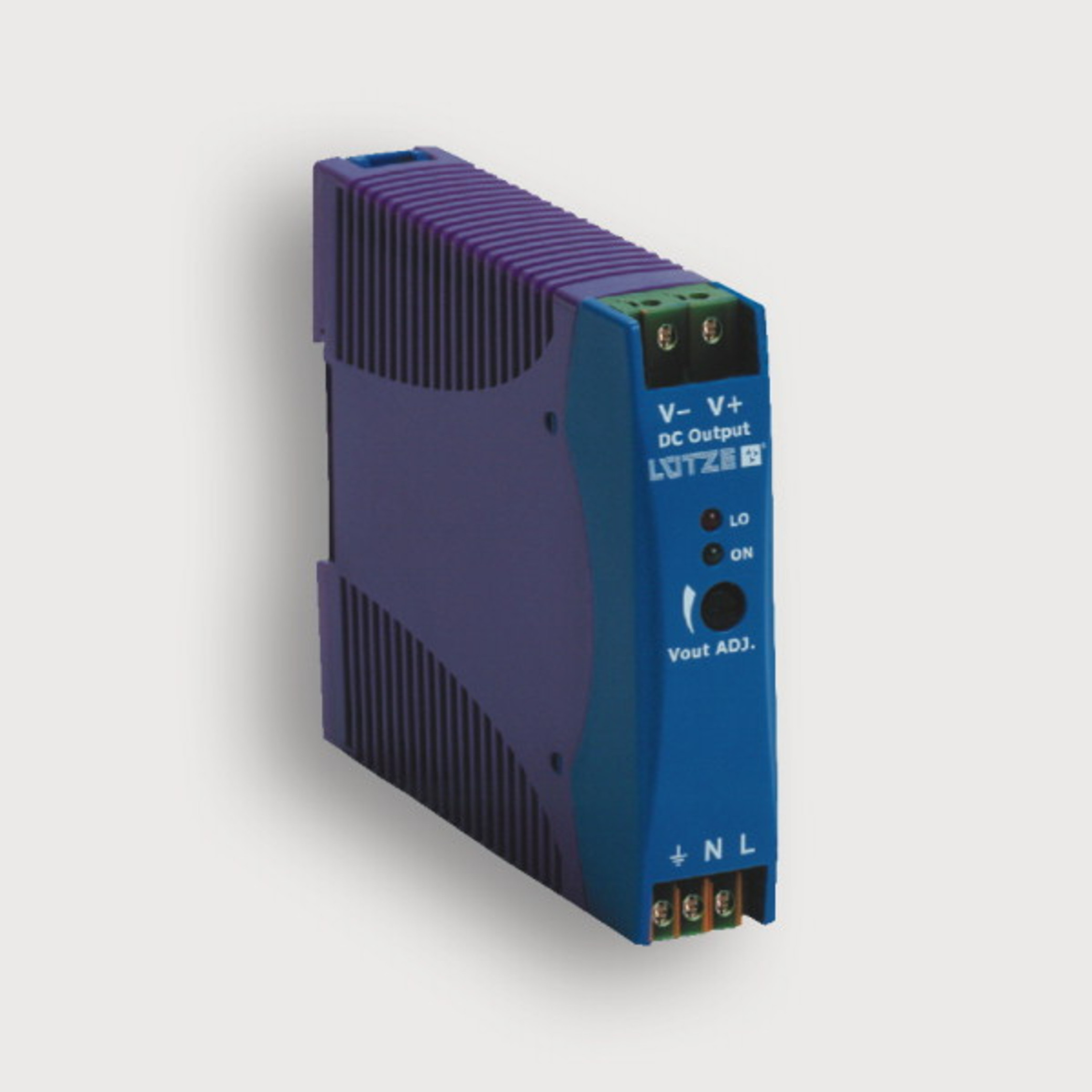

728766 - régulée, 10 watts

728766 - régulée, 10 watts

Référence
728766
Type
DRA10-12A
UE
1 Piece
Alimentation en tension
régulée, 10 watts

Description

Alimentations à découpage au primaire, monophasées, classe 2
Entrée : entrée large plage AC 90–265 V, DC 120–370 V
Sortie : 5 V / 12 V, réglable

Caractéristiques techniques

Entrée

Nombre de phases
1
Tension nominale UN
AC 100–240 V
Plage de tensions de travail
AC 90–265 V / DC 120–370 V
Plage de fréquence
47–63 Hz
Courant nominal IN
120 mA @ AC 115 V / 70 mA @ AC 230 V
Courant d'appel
10 A @ AC 115 V / 18 A @ AC 230 V
Fusible interne
2 A Typ-T AC 250 V
Fusible externe
Disjoncteur : B 4 A

Sortie

Tension nominale UN
DC12V
Courant nominal IN
0,84 A
Perte de puissance
3,4 W @ AC 230 V
Plage de réglage Uout min./Uout max.
10,8–13,8 V
Précision
±1 %
Régulation de charge
±2 %
Régulation de tension
±1 %
Temps d'enclenchement
1 s
Coefficient de température
±0,03 % / °C
Ripple et bruit
<50 mV
Temps de maintien
25 ms @ 115 V / 100 ms @ 230 V
Visu état DC ON LED verte
≥ 10,8 V
Visu état DC LOW LED rouge
<9 à 10,8 V
Fonctionnement parallèle et redondant
max. 2 appareils / via des diodes de découplage externes
Rendement
75 %
Limitation de surtension
125–145 %
Protection contre les surcharges
110–135 %
Réponse aux courts-circuits
Mode Hiccup

Protection

Surveillance DC ON (Rdy)
LED verte / rouge

Données générales

Fréquence de commutation
env. 100 kHz
Tension d'isolement entrée / sortie
AC 3,0 kVeff
Tension d'isolement entrée / terre
AC 1,5 kVeff
Résistance d'isolement sous 500 V
100 M
Déclassement
Puissance : -3 %/°C à partir de +60 °C
Plage de températures de travail
-20 °C … +70 °C (déclassement)
Plage de températures de stockage
-25°C…85°C
MTBF
803000 h
Montage en altitude
20 – 95 % h.r., sans condensation
Refroidissement
Refroidissement naturel par air, 25 mm de distance de tous les côtés
Matière du boîtier
Plastique
Montage
  • encliquetable sur profilé chapeau TS35
  • (EN 60715)
Hauteur d'installation
2000 m
Position de montage
vertical
Indice de protection
IP20
Classe de protection
II (SELV, PELV)
Catégorie de surtension
II
Degré de pollution
2
Poids
0,12 kg/pièce
Type de raccordement
  • Bornes à ressort
  • 0,20 mm2 – 2,0 mm2
Dimensions (l×h×p)
22,5×90×115 mm
Homologation
  • UL 508 listed
  • UL 60950-1
  • UL 1310 Class 2
  • EN 60950-1
  • EN 50081-1
  • EN 55022 Class B
  • EN 61000-3-2
  • EN 61000-3-3
  • EN 50082-1
  • EN 55024 Class I
  • Division 2, Groups A, B, C, D
UE
1 Piece
Plan d'encombrement
Schéma de connexion
Déclassement
Mode redondant
Réponse aux courts-circuits
