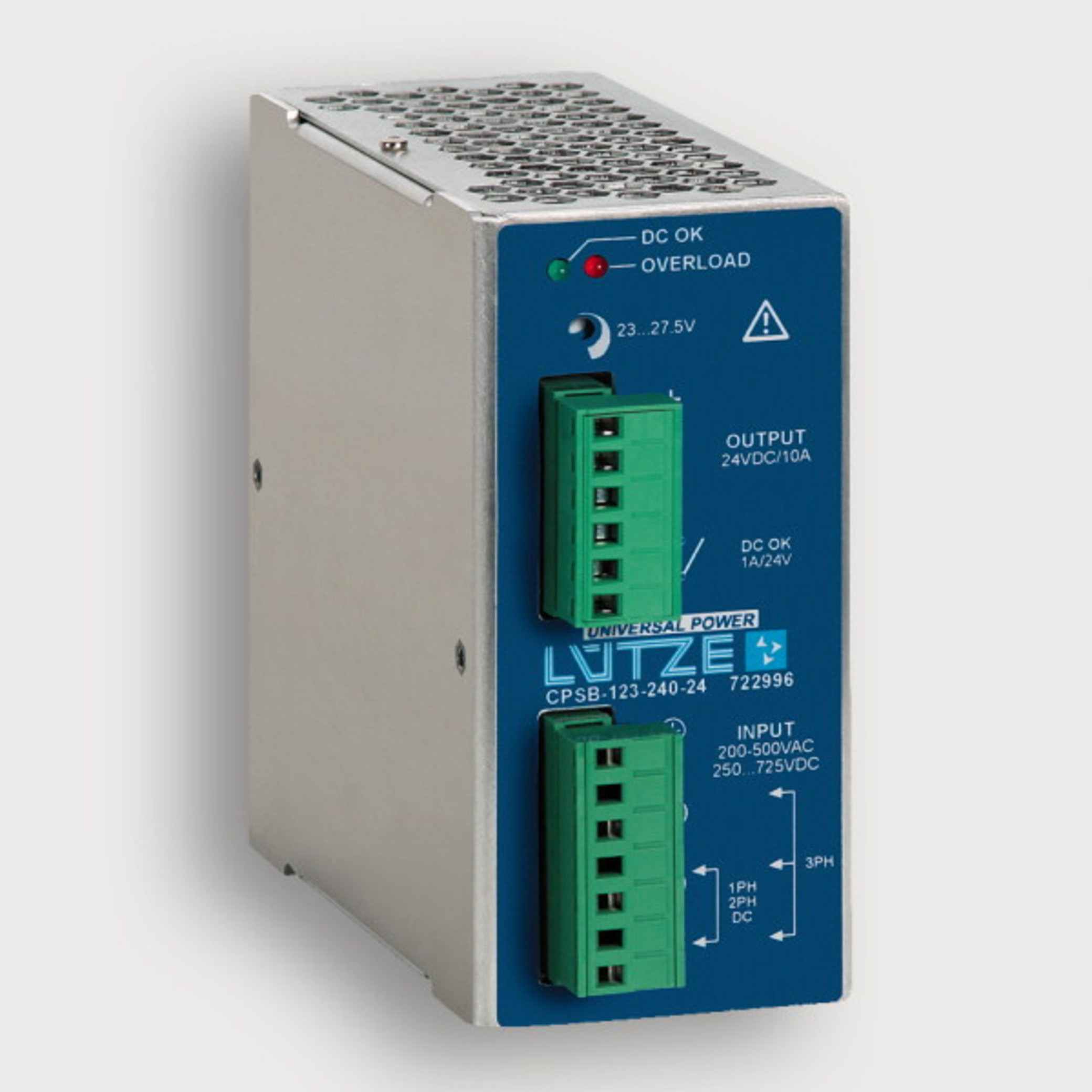

722996 - régulée, 240 watts

722996 - régulée, 240 watts

Référence
722996
Type
CPSB-123-240-24
Article en stock
UE
1 Piece
Alimentation en tension
régulée, 240 watts

Description

Alimentations à découpage au primaire, PFC, 1/2/3 phases
Entrée : entrée large plage AC 187–550 V, DC 250–725 V (UL : DC 300–500 V)
Sortie : 24 V, réglable

Caractéristiques techniques

Entrée

Nombre de phases
3
Tension nominale UN
AC 200–500 V
Plage de tensions de travail
AC 187–550 V / DC 250–725 V (UL : DC 300–500 V)
Plage de fréquence
47–63 Hz
Courant nominal IN
1/2 phases : 2,2 A @ AC 220 V / 1,1 A @ AC 500 V, 3 phases : 1,5 A @ AC 220 V / 0,8 A @ AC 500 V
Courant d'appel
<20 A @ AC 230 V / <40 A @ AC 500 V
Fusible externe
Disjoncteur : D 4 A, C 6 A / Fusible : T 6,3 A (nécessaire)
Power Factor Correction P.F.C.
>0,6 @ 230 V, >0,5 @ 400 V

Sortie

Tension nominale UN
DC24V
Courant nominal IN
10 A
Courant de sortie max.
>15 A, 5 s
courant de court-circuit
38 A, 5 s
Perte de puissance
<24 W @ AC 230 V, <21 W @ AC 400 V
Plage de réglage Uout min./Uout max.
23–27,5 V
Régulation de charge
<1 %
Temps d'enclenchement
14 ms (5–95 %) @ 400 V
Ripple et bruit
< 100 mV pp
Temps de maintien
>15 ms @ AC 230 V / >100 ms @ AC 500 V
Visu état DC ON LED verte
≥ 21,6 V
Visu état DC LOW LED rouge
≤ 21,6 V
Fonctionnement parallèle et redondant
oui / avec diode de découplage externe par ex. 722987
Rendement
>91 % @ AC 230 V / >92 % @ AC 400 V
Limitation de surtension
>DC 33 V (UA=24 V)
Protection contre les surcharges
oui
Réponse aux courts-circuits
Mode Hiccup

Protection

Surveillance DC ON (Rdy)
Contact à fermeture
Tension de commutation
DC 30 V
Courant de commutation
DC 1 A
Puissance de commutation
30 W
Tension d'isolement
AC 500 V

Données générales

Tension d'isolement entrée / sortie
DC 4,2 kV
Tension d'isolement entrée / terre
DC 2,2 kV
Tension d'isolement sortie / terre
DC 750 V
Déclassement
>50 °C : -6 W/°C
Plage de températures de travail
-20 °C … +60 °C (protection thermique)
Plage de températures de stockage
-25°C…85°C
MTBF
>500000 h: SN29500 / >150000 h: MIL HDBK 217F
Montage en altitude
20 – 90 % h.r., sans condensation
Refroidissement
Refroidissement naturel par air, 50 mm de distance en haut/bas, 20 mm sur les côtés
Matière du boîtier
Aluminium
Montage
  • encliquetable sur profilé chapeau TS35
  • (EN 60715)
Hauteur d'installation
2000 m
Position de montage
vertical
Résistance aux chocs
30 g 6 ms, 20 g 11 ms, 3 chocs/direction, 18 chocs au total, CEI60068-2-27: 2008
Résistance aux vibrations
5 – 17,8 Hz: ±1,6 mm, 17,8 – 500 Hz: 2 g 2 Hours/Achsen X,Y,Z, IEC 60068-2-6: 2007
Indice de protection
IP20 (IEC 529, EN 60529)
Classe de protection
I
Catégorie de surtension
III
Degré de pollution
2
Poids
0,65 kg/pièce
Type de raccordement
  • connexion à visser
  • 0,20 mm2 – 2,5 mm2
  • AWG 30 – AWG 12
  • enfichable
Dimensions (l×h×p)
54×130×115 mm
Homologation
cULus (E249179)
Normes
  • IEC 60950
  • EN 60950
  • EN 61000-6-2
  • EN 61000-6-4
  • EN 61000-4-2/3/4/5/6/11
  • EN 61000-5-5
  • EN 55011
UE
1 Piece
Plan d'encombrement
