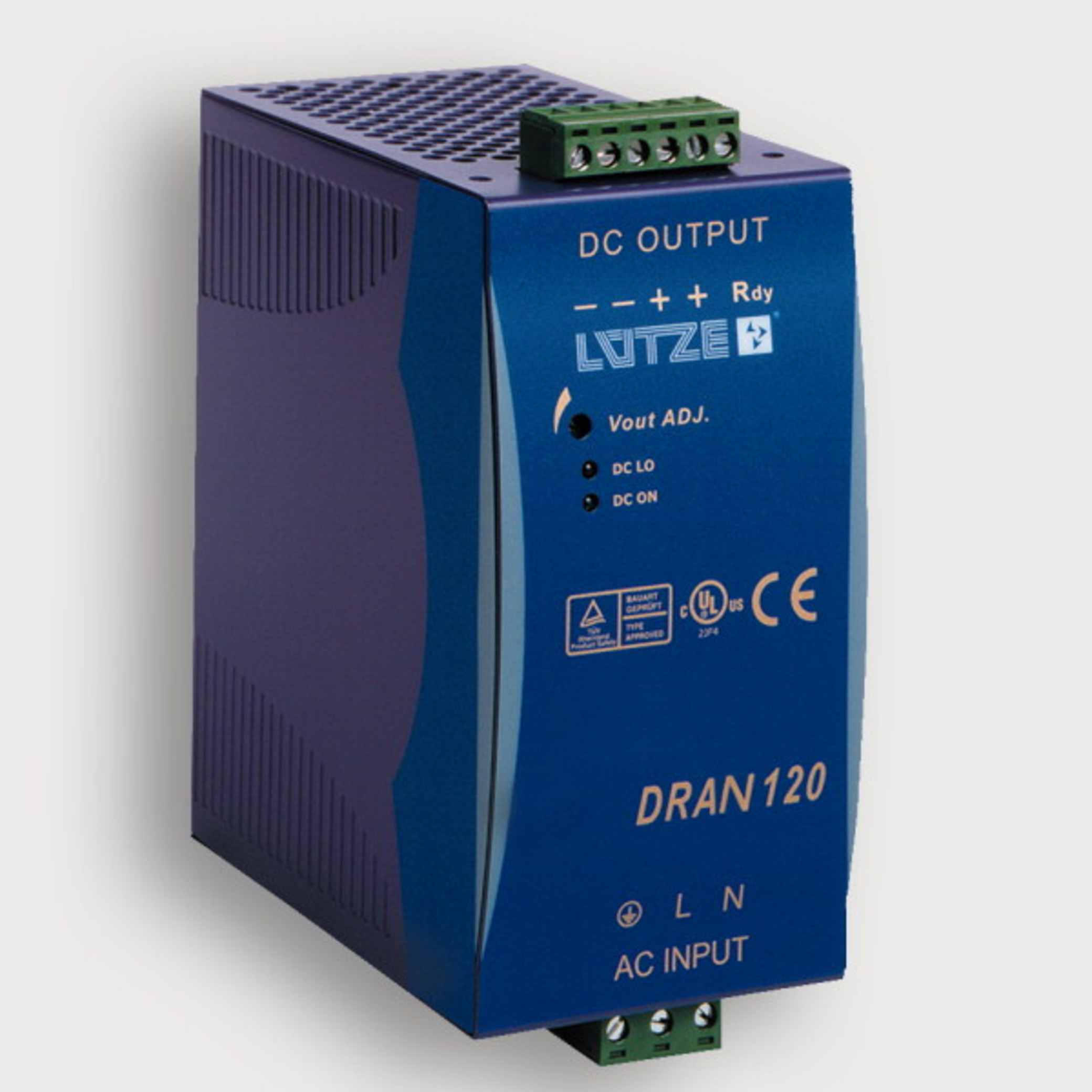

722777 - régulée, 120 watts

722777 - régulée, 120 watts

Référence
722777
Type
DRAN120-48B
Article sur demande
UE
1 Piece
Alimentation en tension
régulée, 120 watts

Description

Alimentations à découpage au primaire, PFC, monophasées
Entrée : entrée large plage AC 90–132 V ; AC 186–264 V, DC 210–370 V
Sortie : 12 V / 24 V / 48 V - ajustable

Caractéristiques techniques

Entrée

Nombre de phases
1
Tension nominale UN
AC 115/230 V (commutation automatique)
Plage de tensions de travail
AC 90–132 V / AC 186–264 V / DC 210–370 V
Plage de fréquence
47–63 Hz
Courant nominal IN
1,25 A @ AC 115 V / 0,63 A @ AC 230 V
Courant d'appel
24 A @ AC 115 V / 48 A @ AC 230 V
Fusible interne
T3, 15 A/AC 250 V
Fusible externe
Disjoncteur : B 6 A
Power Factor Correction P.F.C.
0,7

Sortie

Tension nominale UN
DC48V
Courant nominal IN
2,5 A
Perte de puissance
19 W @ AC 230 V
Plage de réglage Uout min./Uout max.
45–55 V
Précision
±1 %
Régulation de charge
Single ±1 %, parallèle ±5 %
Régulation de tension
±0,5 %
Temps d'enclenchement
1 s
Coefficient de température
±0,03 % / °C
Ripple et bruit
50 mV
Temps de maintien
25 ms @ 115 V / 30 ms @ 230 V
Visu état DC ON LED verte
≥ 37–43 V
Visu état DC LOW LED rouge
≤ 37–43 V
Fonctionnement parallèle et redondant
max. 3 appareils avec chacun 90 % du courant de charge, commutation avec interrupteur S/P
Rendement
87 %
Limitation de surtension
125–145 %
Protection contre les surcharges
105–125 %
Réponse aux courts-circuits
Limitation du courant

Données générales

Fréquence de commutation
env. 80 kHz
Tension d'isolement entrée / sortie
DC 4,2 kV
Tension d'isolement entrée / terre
DC 2,1 kV
Tension d'isolement sortie / terre
DC 700 V
Résistance d'isolement sous 500 V
100 M
Déclassement
Puissance : -2,5 %/°C à partir de +60 °C
Plage de températures de travail
-25 °C … +70 °C (déclassement)
Plage de températures de stockage
-25°C…85°C
MTBF
482000 h
Montage en altitude
20 – 90 % h.r., sans condensation
Refroidissement
Refroidissement naturel par air, 25 mm de distance de tous les côtés
Matière du boîtier
Métal
Montage
  • encliquetable sur profilé chapeau TS35
  • (EN 60715)
Hauteur d'installation
2000 m
Position de montage
vertical
Indice de protection
IP20
Classe de protection
I
Catégorie de surtension
II
Degré de pollution
2
Poids
0,92 kg/pièce
Type de raccordement
  • connexion à visser
  • 0,20 mm2 – 2,5 mm2
  • enfichable
  • max. 0,56 Nm
Dimensions (l×h×p)
63,5×142×116 mm
Homologation
  • UL 508 listed
  • UL 60950-1
  • EN 60950-1
  • EN 61000-6-3
  • EN 55022 Class B
  • EN 61000-3-2
  • EN 61000-3-3
  • EN 61000-6-2
  • EN 61000-6-3 Class I
  • EN 55024 Class I
  • Division 2, Groups A, B, C, D
UE
1 Piece
Plan d'encombrement
Schéma de connexion
Déclassement
Fonctionnement parallèle / redondant
Réponse aux courts-circuits
