Tarea gigantesca para el sistema de cableado LSC

  • Área de productos:
  • Cabinet

Enorme, la explotación de lignito en Reichwalde con su puente transportador y un sistema de cintas con una longitud de 13,5 km. En ello se incluye el sistema de cableado LSC de LÜTZE. ¿Qué ventajas tiene el sistema compacto en lo que respecta a sus dimensiones? El operador Vattenfall informa.

En la capa de carbón con un grosor de 6 a 14 metros en la explotación a cielo abierto en Reichwalde (Sajonia) se almacenan aproximadamente 366 millones de toneladas de lignito. Por esta razón, el productor de energía Vattenfall alimenta su central eléctrica Boxberg: y esto previsiblemente hasta el año 2050 aprox., junto con la explotación de Nochten. La unión entre la minería del carbón y la central eléctrica tiene una longitud impresionante de 13,5 km: el sistema de cintas transporta aproximadamente 6000 toneladas de lignito por hora.

En las estaciones de inversión y de propulsión del transportador (véase foto 3) se utilizan entre otros los cuadros LÜTZE LSC-B. La cuestión es, ¿qué ventajas promete el sistema de cableado LSC compacto, frente a una instalación tan enorme de la que apenas podría sospecharse que existe un problema de espacio?  Karsten Kunaschk, ingeniero eléctrico en el operador Vattenfall Europe Mining AG, lo aclara: "Tanto los pasillos como las vías operativas son estrechas. Por ello, aspiramos a reducir las profundidades del armario en la medida de lo posible". Es decir, ¿una gran tarea porque LSC puede reducirse tanto? ¿No se podría haber solucionado este hecho con una placa de montaje? Kunaschk explica: "El ahorro de espacio era sólo un motivo de decisión relevante. Lo que a nosotros verdaderamente nos importa es el notable aumento de la eficiencia energética, dado que se suprimen los canales de cable de la placa de montaje"

En el sistema LSC, los planos de construcción y cableado están separados en el lado delantero y trasero del cuadro. Así, el aire puede atravesar casi sin obstáculos los módulos y conductores y disipa rápidamente el calor perdido. Ninguna canaleta atraviesa el conjunto interrumpiendo la circulación de aire. De este modo, el sistema LSC de LÜTZE optimiza la potencia de refrigeración y, sobre todo, reduce los periodos de inactividad y los costes. El ahorro de espacio de un 30 a un 40 por ciento en el cuadro eléctrico se debe a la forma compacta. Aún así, se puede acceder perfectamente desde la parte delantera sin acceso posterior. Con el nuevo sistema AirSTREAM de LÜTZE presentado recientemente, se reduciría de nuevo la profundidad de montaje y mejoraría aún más la circulación de aire.

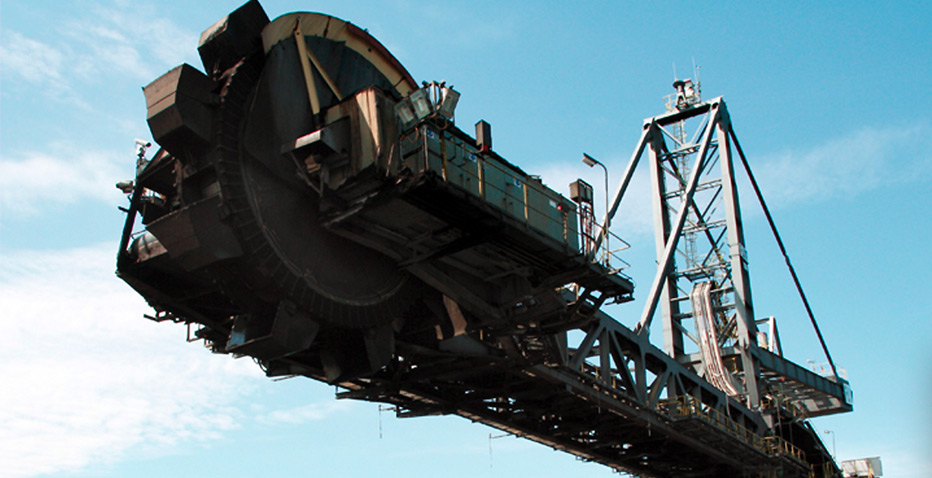

En la explotación a cielo abierto en Reichwalde de Vattenfall Europe Mining AG en Lusacia (Sajonia) ya se extraía carbón desde 1987 a 1999. Tras una interrupción en la extracción que se prolongó durante ocho años y la posterior adquisición por el productor de electricidad Vettenfall, hasta 2010 se trabajó en la amplia remodelación de todos los aparatos y en la nueva puesta en servicio de la explotación. Entre otras cosas se renovó el puente transportador de desechos "F60" con tres descargas (ver foto 5) y el enorme sistema de cintas (ver foto 1) para el depósito de carbón de la central eléctrica (ver foto 2 y 4). Hasta 1999 se realizaba el transporte de carbón de la explotación de Reichwalde a la central eléctrica de Boxberg mediante trenes.

Además, se remodeló completamente el suministro energético de la explotación. Con la reanudación de la explotación minera y la puesta en marcha del nuevo edificio bloque "R" de la central eléctrica de Boxberg, el emplazamiento energético de Lausacia en Sajonia contribuye de forma decisiva a su futuro económico. De este modo no sólo se garantiza el suministro de combustible de la central eléctrica de Boxberg con sus numerosos puestos de trabajo, sino también los puestos de trabajo de las empresas de proveedores y prestadores de servicio durante décadas. Esta moderna explotación a cielo abierto conforma también una buena base para un aprovechamiento económico y ecológico de las instalaciones de carbón locales.

El lignito fósil implica seguridad: la transición energética apenas acaba de arrancar, por lo que aún es bastante inestable. Mientras se sucedan los obstáculos a los que se enfrenta la explotación de las energías renovables, sobre todo de centrales eólicas, debido a las oscilaciones y los conflictos regionales, no podrá garantizarse un suministro eléctrico seguro a la economía alemana y a los consumidores.

Así pues, de momento no se puede prescindir de un suministro básico estable con energía procedente del lignito. Vattenfall Europe Mining AG es una empresa de Vattenfall Europe AG y responsable del área de explotaciones a cielo abierto. El quinto productor de electricidad más grande de Europa y productor térmico líder explota 60 millones de toneladas de lignito anuales y las transporta a las centrales eléctricas Jänschwalde, Schwarze Pumpe y Boxberg. Este último suministra anualmente una potencia de hasta 15600 millones de kWh. En 2011 se conectó a la red otro bloque de la central eléctrica con un rendimiento bruto de 675 megavatios.
