El futuro del suministro de agua está en el armario de distribución

La electricidad y el agua no se soportan mutuamente. Es cierto, pero cuando las compañías municipales de Elmshorn modernizan su suministro de agua para convertirlo en el más moderno de Alemania, los especialistas involucrados trabajan intensamente, como si estuviesen cargados de electricidad. Y para que todo fluya eficazmente, LÜTZE les echa una mano.

Cuando se abre el grifo en la sexta ciudad más grande del land de Schleswig-Holstein, de la tubería brota la "perla tubular de Elmshorn". Es así de poética la denominación local del agua que utilizan las compañías municipales. El agua se transporta desde 17 manantiales de hasta 160 metros de profundidad, y luego se trata en dos centrales abastecedoras de agua para los 60.000 habitantes de Elmshorn y alrededores.

Con el fin de garantizar en el futuro un funcionamiento fiable, las compañías municipales modernizaron el hardware de automatización. El grupo empresarial de Elkomp capitaneó el proyecto. Con su experiencia en la tecnología de automatización y en la construcción de conmutadores, este planifica y ejecuta casos de aplicación altamente especializados.

En Elmshorn se necesitaba un concepto universal que integrase los manantiales descentralizados, las salas de control y la gestión del bombeo, así como el registro de datos de las instalaciones y el sistema de alarmas. También debía garantizarse el suministro seguro en caso de cualquier eventualidad. Se erigió la "central abastecedora de agua del futuro": a modo de concepto y referencia para otras compañías municipales que la pueden visitar y adaptarla a sus necesidades.

La propuesta de solución: las centrales abastecedoras de agua y los manantiales deben funcionar y ser gestionados en base a datos a través de ordenadores. Todos los manantiales están interconectados entre sí a través de un servidor, ubicado centralmente en las compañías municipales. En el funcionamiento normal, el nuevo sistema de control de Siemens une vía módem ADSL una central abastecedora de agua a través de las tuberías ya existentes con sus manantiales. En caso de avería o suspensión de la comunicación con los manantiales, se activa una conexión M2M a través de la red de telefonía móvil; se suspenden los mensajes de averías y los datos de error. Se puede acceder remotamente al sistema, por lo que su control remoto es posible. Además, los firewalls y una conexión VPN garantizan la comunicación de este concepto redundante doble. Un tercer nivel de seguridad, incluso con el control averiado, es el panel de control manual in situ que permite seguir operando las bombas de los manantiales en caso de emergencia. Y a través del acceso local a los manantiales, un sistema de control codificado por RFID se encarga de la vigilancia y, en caso de intento de sabotaje, desconecta el control de la red.

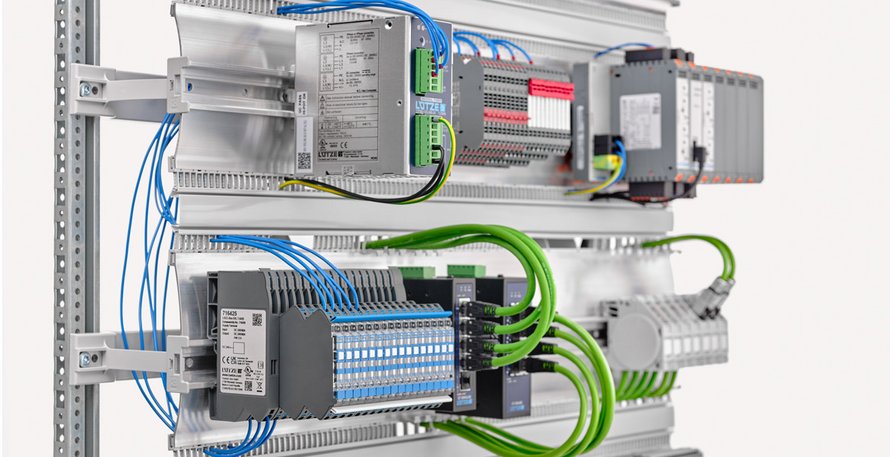

Esta "central abastecedora de agua del futuro" ya se ha hecho realidad, con productos de última generación de muchos fabricantes de renombre del sector de la automatización que se han montado en el marco de cableado AirSTREAM.

Elkomp ha incorporado a LÜTZE como especialista para la vida interna de los armarios de distribución. Es un consenso de equipo que en la nueva construcción de los armarios, la placa de montaje permanezca delante en la parte exterior. No solamente porque con el sistema AirSTREAM compacto se debe construir un 30 por ciento menos de armarios de distribución. "LÜTZE es un equipo porque nosotros llevamos a la práctica un concepto preparado para el futuro. Esto incluye una construcción moderna del armario de distribución —y no el atornillado de canales de cableado sobre placas de metal", explica Sven Drückhammer, director técnico en Elkomp. Así se dispone de un sistema modular que se adapta a todos los armarios de distribución. "El AirSTREAM es muy flexible, puede crecer con la instalación y puede modificarse fácilmente, si grandes reconversiones en el conjunto de la instalación".

Igualmente decisivo para el planificador jefe: "Una elevada seguridad contra fallos es de enorme importancia, aunque un control siempre estará condicionado por la temperatura". Esto se evita con el sistema AirSTREAM con su innovador concepto térmico". Hagen Lennartz, el ingeniero de ventas de LÜTZE que forma parte del proyecto, comenta: "Como el AirSTREAM no tiene ningún canal de cables, el aire puede correr libremente alrededor de los componentes. De este modo, se logra un clima homogéneo en todo el armario de distribución y hace posible una larga vida útil de los componentes. Además, respaldó la circulación del aire con el ventilador AirBLOWER y este se pudo combinar también con unidades de refrigeración activas.

Autor: Hagen Lennartz, ingeniero de ventas en Friedrich Lütze GmbH
