AirSTREAM Compact - LUTZE S.L.

AirSTREAM Compact

Más flexibilidad en el cuadro eléctrico

AirSTREAM Compact se emplea en pequeños armarios compactos, los cuales a menudo disponen de una profundidad muy limitada.

Los perfiles de AirSTREAM Compact no se sujetan en el armario mediante estribos, sino mediante distanciadores. Estos están disponibles en diferentes longitudes para obtener distintas profundidades.

El cableado se realiza desde la parte delantera como de costumbre. Para ello se hace pasar el cable por el hueco creado por los distanciadores y se sujeta en los extremos por los peines de cableado.

Ideal para cajas de distribución y pequeños cuadros eléctricos

Gracias a su diseño flexible, se puede generar más espacio en el armario eléctrico y ahorrar tiempo en montaje, desmontaje y en el cableado.

Descarga del folleto

  • Compartir:

Carriles de maniobra (RG 35)

Dispone de una protección de cantos. Esto garantiza una doble protección contra el contacto accidental cuando los cables se encuentran en el borde.

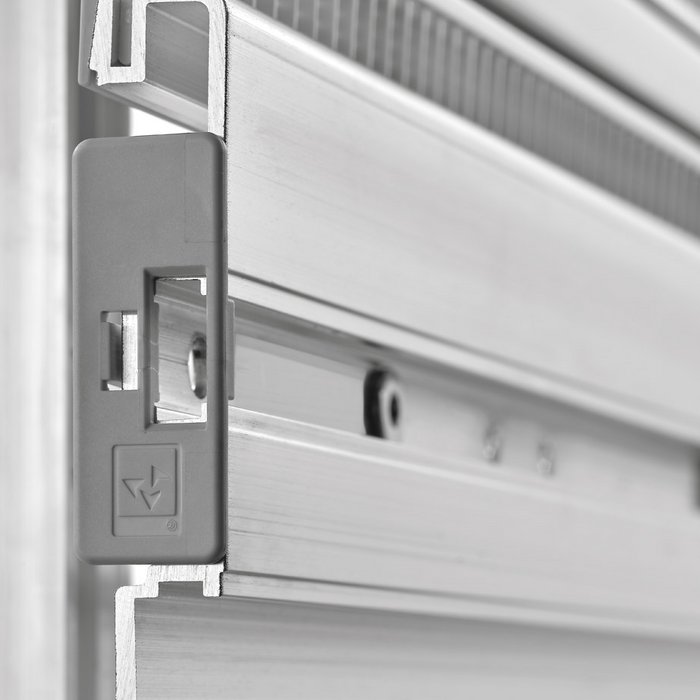

Protección de cantos (KHS)

Todos los perfiles se suministran con la protección de cantos adecuada, lo cual protege los cables a realizar el cableado.

Carriles portadores (RG 20)

Se puede utilizar tanto como carril portador como carril de maniobra, lo cual permite una muy alta flexibilidad.

Accesorios CEM

Para el tendido de cables apantallados. El accesorio CEM se coloca en el lugar del peine.

Variantes de peine

Los peines se pueden reemplazar fácilmente con un destornillador de punta plana. Dependiendo de los requisitos, se pueden emplear diferentes tipos de peines.

Carril CEM

El carril CEM se utiliza para conectar la malla de cables apantalladas.

Variantes de tuercas deslizantes

Todos los perfiles están equipados con un canal para tuercas deslizantes, de esta manera se pueden realizar montajes sobrepuestas en cualquier lugar. Las diversas variantes de tuercas deslizantes permiten su empleo para diferentes necesidades de montaje.

Guiado de cables con cinta

El uso de la base con cinta de sujeción con certificación UL permite ahorrar tiempo y sujetar y guiar con cuidado los cables y mangueras.  Para la fijación en los perfiles DIN o en los canales de tuerca deslizante.

Inclinador de bornero

Se emplea para inclinar las guías DIN, p. ej. al emplear bornes. La nueva estructura permite la fijación en todos los perfiles.
