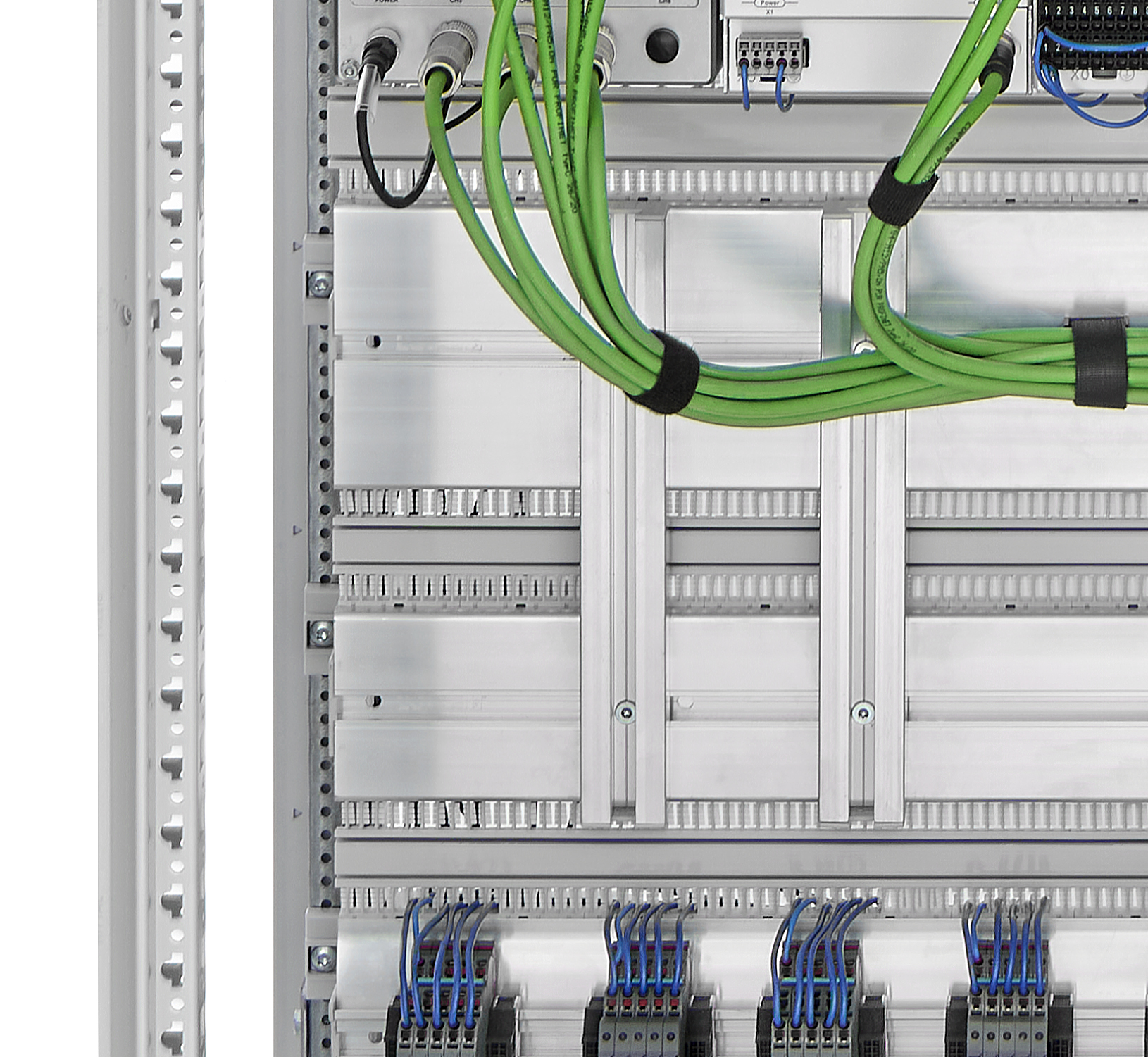

Cableado compacto con el perfil de montaje LÜTZE AirSTREAM MS060

Los usuarios industriales pueden aprovechar así las estancias de los armarios eléctricos de un modo aún más eficiente y los cableados compactos en pasos de 20 mm. En los nuevos perfiles de montaje de 60 mm se pueden fijar componentes más pequeños, como convertidores, transformadores e interruptores principales sin desperdiciar espacio en altura. El perfil de montaje MS060 tiene el mismo diseño 1:1 que los perfiles de montaje ya disponibles y, por tanto, se puede emplear de modo muy flexible en los sistemas modulares de cableado LÜTZE AirSTREAM y AirSTREAM Compact. Además de la forma del perfil AirSTREAM con su superficie lisa que permite una buena circulación del aire, el perfil de montaje de 60 mm posee un canal de tuerca deslizante central, un alojamiento para insertar los sujetahilos en el dorso, así como ranuras en los lados para alojar la protección de cantos. Como todos los perfiles de montaje AirSTREAM, el MS060 también se adapta perfectamente al sistema de rieles de soporte modular AirSTREAM SR032 con su plantilla perforada de 10, 25 y 50 mm.

El gerente de productos LÜTZE Cabinet Michael Bautz apuesta también en el futuro por una ampliación esbelta de la gama de productos y accesorios de AirSTREAM: "Nuestro objetivo es permanecer fiel al principio modular de AirSTREAM. Queremos ofrecer a nuestros clientes una gran variedad de opciones de montaje con la menor cantidad posible de perfiles.

El sistema de cableado sin canaletas AirSTREAM permite mejorar la climatización en el armario eléctrico de tal manera que se pueda minimizar la potencia de refrigeración activa necesaria. A diferencia de la estructura convencional de armario eléctrico con placa de montaje, en AirSTREAM, el plano de montaje y el de cableado están separados. De este modo se evitan canaletas desfavorables para el flujo de aire. El resultado es que se crea una circulación permanente de aire entre la parte delantera más caliente y la parte trasera más fría del cableado.

El sistema de cableado AirSTREAM Compact se emplea en pequeños armarios compactos, los cuales a menudo disponen de una profundidad muy limitada. Los perfiles de AirSTREAM Compact no se sujetan en el armario mediante estribos, sino mediante distanciadores más estilizados.

En los sistemas de cableado AirSTREAM se distingue entre los perfiles con guía DIN HS/HA integrada y los perfiles de montaje MS/MA con superficie lisa. En todos los perfiles está integrada una ranura para el alojamiento de las tuercas deslizantes y los tornillos. En este caso se dispone de cuatro categorías de perfil diferentes, en cada caso optimizadas para la finalidad de empleo.
