5 pasos online para diseñar su bastidor AirSTREAM

Configurador online para el sistema de cableado LÜTZE AirSTREAM

LÜTZE marca un hito en el manejo y la ergonomía del software con el configurador en línea y modular en línea para el sistema de cableado AirSTREAM.

Con el configurador online gratuito, el usuario puede pasarse sin problemas al sistema de cableado AirSTREAM o, si ya es cliente de uno de estos sistemas, puede configurar por sí solo un bastidor AirSTREAM. El manejo intuitivo, las numerosas características de ayuda y la configuración estándar preindicada convierten la configuración en un juego de niños. La configuración del bastidor LÜTZE AirSTREAM se realiza en cinco pasos. Se puede acceder al configurador online LÜTZE AirSTREAM en la siguiente dirección web: www.luetze.de/katalog/lsc-konfigurator

Paso uno. Definición del tipo y del tamaño del armario de distribución.

En el menú de selección "Tipo de producto" se selecciona el sistema de armario de distribución para el cual se crea la configuración, como p. ej. RITTAL TS8. Posteriormente se definirán la altura, profundidad y anchura del armario. El sistema completará automáticamente la anchura, la profundidad y la altura del bastidor estándar.

Paso dos. Configuración del bastidor.

La configuración del bastidor se realiza mediante la selección de los perfiles adecuados o, de forma alternativa, cargando el bastidor estándar. Los perfiles se agrupan en módulos individuales. Cada módulo consta de un perfil equipado en cada lado con peines, dos estribos y la protección de cantos.

Todos los tipos de perfiles están dispuestos de forma visible y se pueden agregar a la propia configuración con un solo clic. La configuración comienza en el extremo superior del bastidor. La distancia superior asignada es de 15mm. Esto se corresponde con la altura del peine. Ajustando las opciones del filtro se pueden controlar las opciones de selección individualmente.

Los parámetros como la altura del perfil, el peine arriba y abajo o el perfil con guía DIN se pueden configurar a modo de filtro. En el punto "Módulo" se muestra la selección del módulo correspondiente, que se agrega a la configuración seleccionada con un clic. De este modo, la configuración se puede ampliar módulo a módulo. Un módulo ya seleccionado se puede duplicar o se redefinirá otro módulo. El orden de los módulos se puede modificar arrastrando y soltando.

Selección de los accesorios

El módulo VPSym actúa como guía vertical para la fijación de los módulos del travesaño y es necesario en todos los marcos. El set de fijación se selecciona en función del sistema de armario correspondiente. Para fijar grandes dispositivos o grupos constructivos mediante tornillos, están disponibles varios carriles de maniobra. En ellos se pueden fijar dispositivos sin fijación de guía DIN con cualquier esquema de taladros.

Además de ello, están disponibles tapas de peines y varios peines para diversos diámetros de cable. Con los soportes de cableado se pueden guiar los cables dispuestos en la parte trasera.

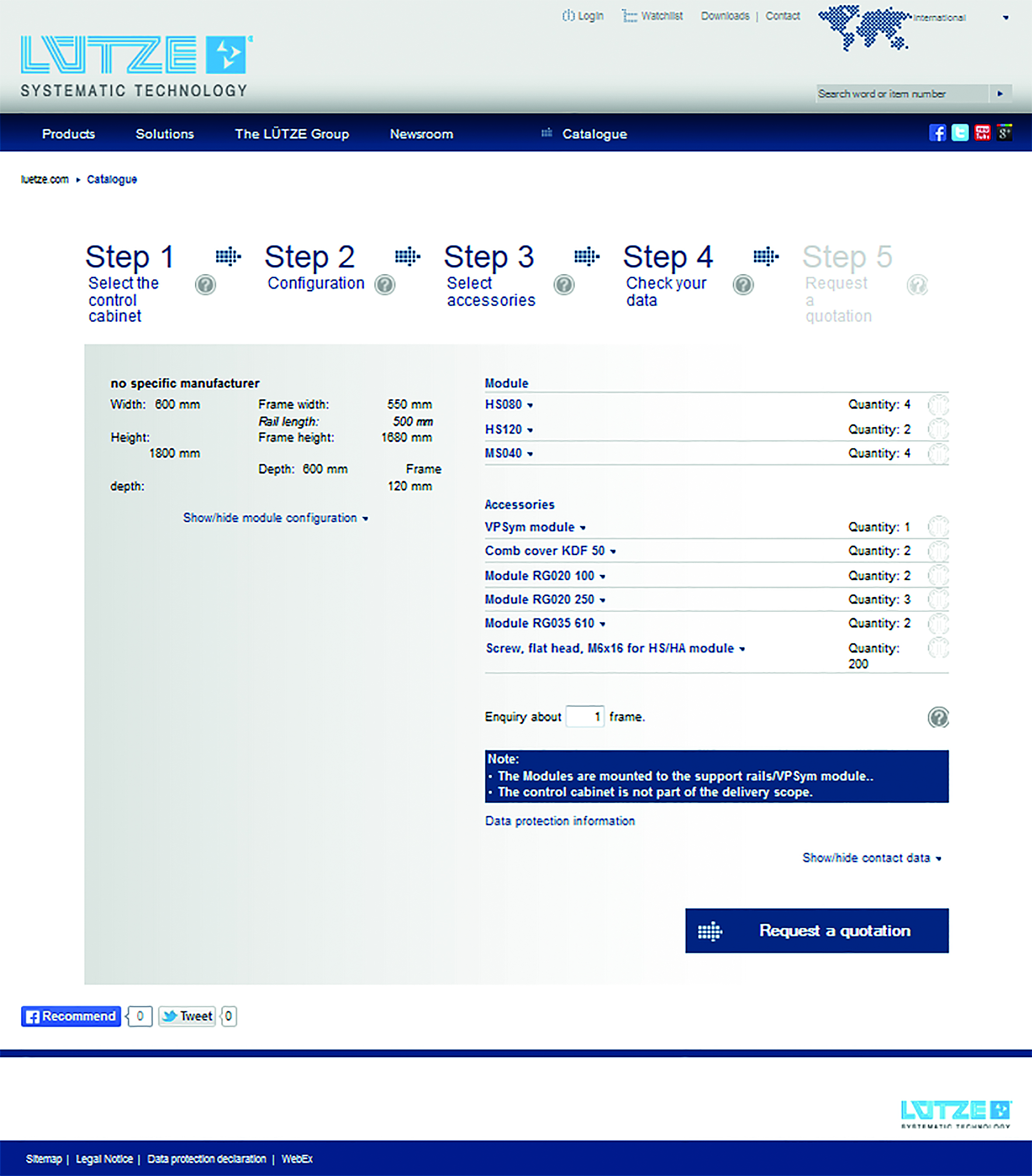

Paso cuatro. Control de todos los datos.

Se conecta el resumen y la comprobación de los datos de configuración seleccionados. Se puede mostrar más información sobre las posiciones seleccionadas anteriormente.

Paso cinco. Solicitud de presupuesto y descarga de los datos de construcción.

La solicitud de presupuesto puede efectuarse sin registro. Si el usuario se registra además en lutze.es, con el presupuesto podrá descargar un plano del armario de distribución en formato PDF. Además, los usuarios registrados pueden guardar todas las configuraciones en una lista y editarlas en cualquier otro momento.
