Nová koncepce kabeláže u lanovky Pardatschgratbahn v lyžařském středisku Ischgl

Společnost LÜTZE Weinstadt dodává nový zkoncipovaný návrh kabeláže s předem smontovanými přípojnými kabely pro novou lanovku Pardatschgratbahn v lyžařském středisku Ischgl – jako první na světě.

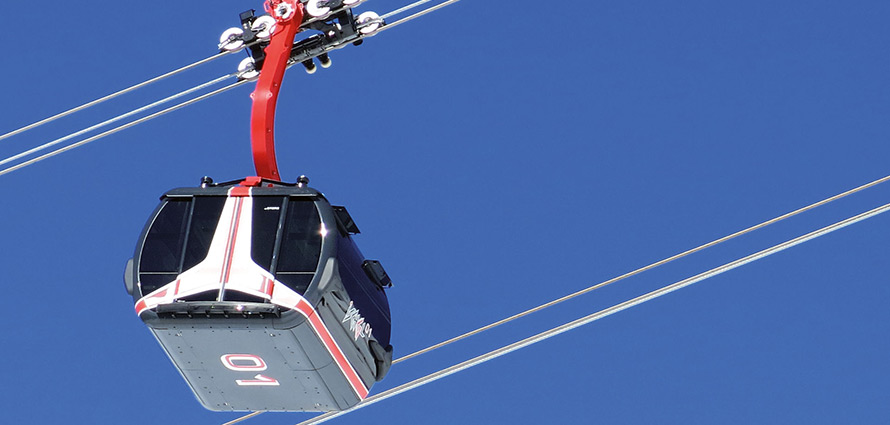

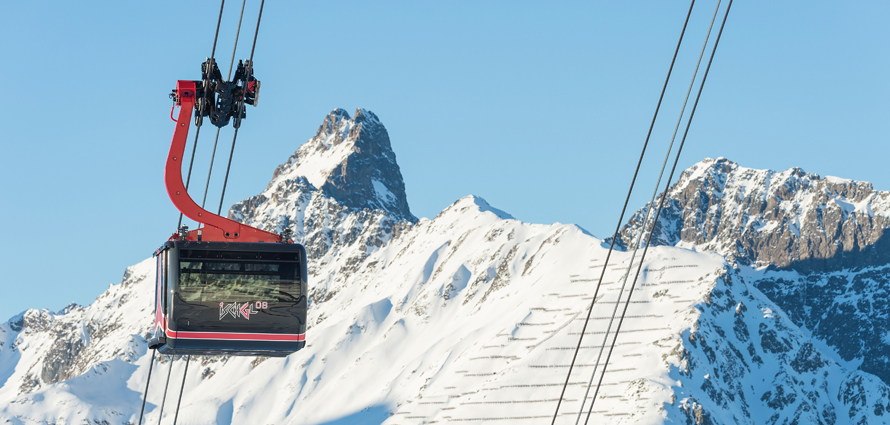

Na začátku lyžařské sezóny v zimě 2014/2015 byla uvedena do provozu nová lanovka Pardatschgratbahn v Ischgl / Tyrolsko. Nová trojlanová oběžná lanovka „3-S“ s výškou 1 251 metrů překonává největší výškový rozdíl na světě pro lanovku tohoto druhu. S rychlostí 7,5 m/s je rovněž jednou z nejrychlejších. Působivé jsou i technické detaily lanovky Pardatschgratbahn: Jako světová novinka si vás získá i tím, že kabiny jsou napájeny elektrickou energií i během jízdy. Na kabinku se používají až tři generátory a nepřetržitě ji napájejí napětím. Tím je možné průběžně vytápět všechna sedadla pro 28 cestujících. Na druhé straně je poprvé k dispozici energie pro osvětlení interiéru, vytápění a informační tabule nebo displeje.

Nový typ napájení generátory na kabince si vyžadoval úplně nové propojení vodiči. Společnost LÜTZE jej vyvinula společně s rakouskou společností Doppelmayr, světovým lídrem ve výstavbě lanovek. Úkoly pro LÜTZE byly velmi rozsáhlé. Nejdůležitějšími body při koncipování kabelů inženýry společnosti LÜTZE byly jednoduché a nekomplikované montážní vlastnosti a schopnost kabelů odolávat extrémním povětrnostním podmínkám a vystavení UV záření ve vysokých výškách. Kromě toho musely být kabely navíc schopny bez problémů snášet nepřetržité pohyby.

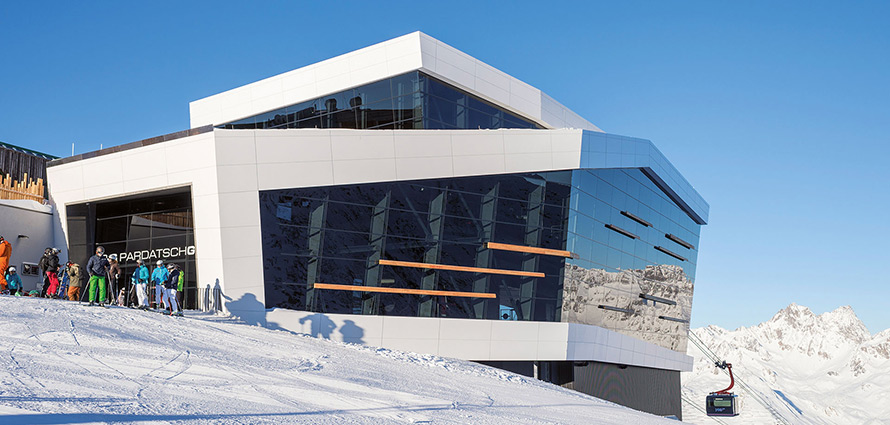

Od roku 1990 byla pro zimní sportovce v lyžařské oblasti Ischgl / Idalp v provozu jednolanová oběžná lanovka s kabinkami pro 4 osoby. Díky rostoucímu počtu návštěvníků však tato lanovka s dvěma úseky a jednou střední stanicí dosáhla své kapacitní limity. Milovníci zimních sportů občas museli déle čekat u přístupu k vlekům. V zimě 2014/2015 se proto začalo s provozem nové lanovky Pardatschgratbahn. Nyní vede přímo z východního centra v Ischgl bez mezistanice až po Pardatschgrat. Za hodinu se nyní dostane až 2 800 zimních sportovců pomocí vysokého komfortu do lyžařského střediska. Horní část starého lyžařské vleku zůstala na svém místě a nyní umožňuje sjezd z Pardatschgratu až do dosavadní střední stanice.

Když dorazil dotaz od společnosti Doppelmayr, bylo nutné rychle jednat. Inženýři společnosti LÜTZE vyvinuli a zrealizovali funkční koncepci kabeláže s vhodnými zástrčkami a kabely jen během osmi hodin. Jedna věc však byla od začátku jasná: Při daných požadavcích nebylo možné sáhnout po standardním vedení od tyče. Aby se mohly splnit požadavky, bylo nutné adekvátním způsobem upravit stávající kabely. Konkrétně: Nově navržené kombinované kabely měly být schopny nejen vést do kabinky napětí z nezávislých generátorů, ale i přenášet signál pro teplné snímače.

Pro monitorování teploty generátorů se měly používat doplňkové signální kabely, aby bylo možné reagovat na případné přehřátí. Důležitá sekundární podmínka: Jednotlivé kabely se měly dát z montážních důvodů na různých místech zasunout.

Jedním z předpokladů řešení těchto technických výzev bylo úspěšné partnerství mezi spol. Lütze a Doppelmayr, které trvá již roky, např. v případě kabeláže senzorů pro monitorování lana. Další výhodou pro inženýry ze spol. Lütze úseku Connectivity bylo to, že měli dlouholeté interní zkušenosti s montáží kabelů.

Při plánování sestav se inženýři spol. LÜTZE spoléhali na těžké průmyslové konektory, které přicházely v úvahu při použití v budoucnu na lanovce Pardatschgratbahn. Kromě toho se musel najít kompromis mezi pevností kabelů, poloměrem ohybu a maximálním průřezem kabelu. Aby byl kabel schopný odolávat extrémním povětrnostním podmínkám a vysokému zatížení UV zářením ve vysokých výškách, byl nový kabel vybaven černým ochranným PUR pláštěm bez obsahu halogenů. Tento plášť umožňuje spolehlivý provoz při teplotních výkyvech od -40 °C do +80 °C.

Nový kabel z PUR od společnosti LÜTZE umožňuje i velmi malý poloměr ohybu maximálně až do 10násobku svého vlastního průměru (10 x D), proto je ideální k použití ve stísněných podmínkách montáže a pohyblivé aplikace.

Pozadí: Generátory pracují podobným způsobem jako dynamo na jízdním kole a jsou uloženy nad kabinkou na kolech a během jízdy vyrábí elektrickou energii.  Protože jsou kabely vedeny přímo z generátorů přes tyče dolů do rozvodné skříně, jsou i tyto z důvodu pohybující se kabinky neustále v pohybu a musejí být schopné odolat příslušnému zatížení při ohybu.

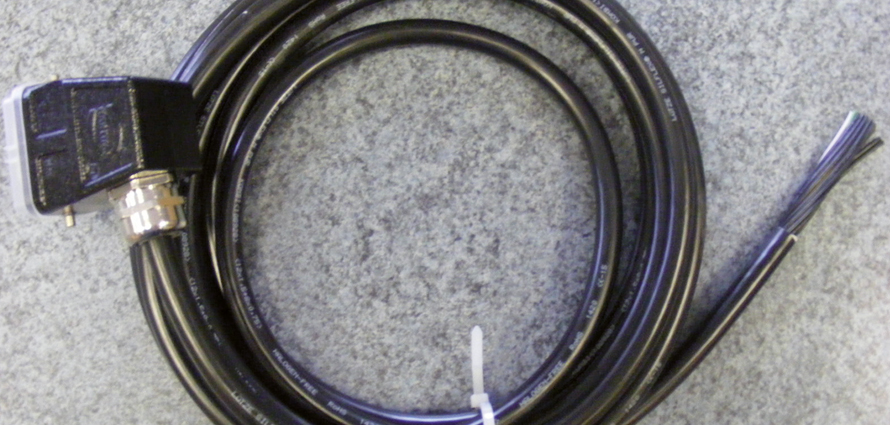

Nové kabely byly dodány společností LÜTZE předem smontované s konektory IP65. Společnost LÜTZE vsadila na robustní hliníkové zástrčky a kryty, které jsou vybaveny speciálním nátěrem a jsou mimořádně vhodné na vnější použití. Jednotlivé spojovací kabely musely být dodány bez předem smontovaného krytu konektoru, protože to bylo z prostorových důvodů nezbytné pro montáž do tyče. Kabely od společnosti LÜTZE byly připraveny tak, že na místě byla potřebná už jen jednoduchá montáž „plug-and-play“.

Potřebné rozvodné skříňky byly rovněž kompletně vyrobeny a zapojeny ve společnosti LÜTZE. Slouží jako odevzdávací stanice a centrální sběrné místo. Kromě jiného obsahují speciálních 80 V pojistek. Skříňky splňují normu IP65 a adekvátně chrání vnitřek při všech povětrnostních podmínkách, i když nahoře leží sníh nebo roztává. Mají rovněž integrovanou nucenou ventilaci. Pomocí zabudované membrány se zabrání tvorbě kondenzátu na vnitřní straně.

O skupině Doppelmayr: Jako lídr v oblasti výstavby lanovek má skupina Doppelmayr svá výrobní místa, jakož i prodejní a servisní pobočky ve více než 35 zemích. Do dnešního dne bylo zrealizováno v 88 zemích více než 14 500 lanových systémů. Skupina Doppelmayr je s přibližně 2 500 zaměstnanci světovou špičkou v oblasti výstavby lanovek.

O lyžařském středisku Ischgl: Světoznámé lyžařské středisko Ischgl se nachází v nadmořské výšce od 1 400 a 2 872 metrů v údolí Paznaun, mezi pohořím Silvretta a Verwall. Na přibližně 238 km sjezdovkách s 45 vleky a lanovkami se dá lyžovat od začátku listopadu až do začátku května. Za sezónu se lyžařské vleky v regionu použijí přibližně na 25 miliónů jízd.

Autor: Reinhard Braun, manažér na trhu s produkty úseku Connectivity ve spol. LÜTZE
